| En el armazón que se muestra en la figura, los elementos ACE y BCD están conectados por medio de un perno en C y por el eslabón DE. Para la condición de carga mostrada, determina las fuerzas en eslabón DE y las componentes de las fuerzas ejercidas por los elementos BCD en C. |
| SOLUCIÓN |
| Cuerpo libre: armazón completo. Como las reacciones externas involucran sólo tres incógnitas, se calcula en dichas reacciones considerando el diagrama de cuerpo libre para todo el armazón.
|

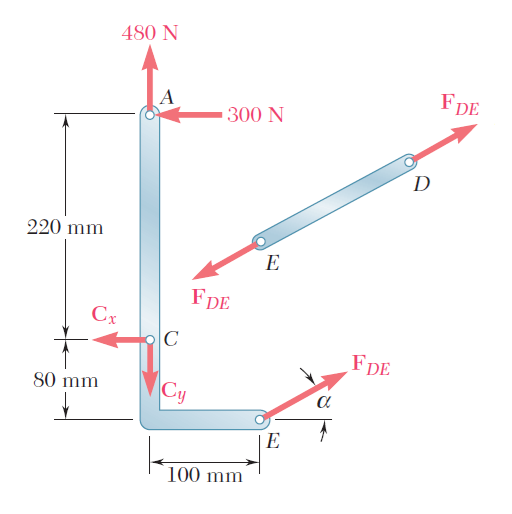

| Elementos. Ahora se desensambla el armazón. Como sólo dos elementos están conectados en C, las componentes de las fuerzas desconocidas que actúan sobre ACE y BCD son, respectivamente, iguales y opuestas y se supone que están dirigidas como se muestra en la figura. Se supone que él eslabón DE está en tensión y ejerce fuerzas iguales y opuestas en D y E, las cuales están dirigidas como se muestra la figura. |

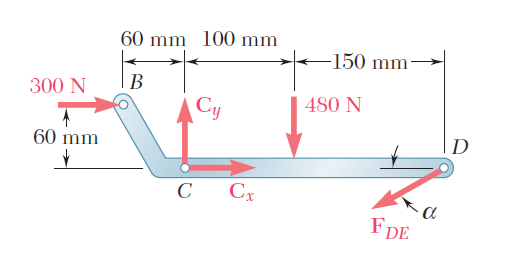

Cuerpo libre: Elemento BCD. Con el cuerpo libre BCD, se escribe
|
| A partir de los signos obtenidos para Cx y Cy se concluye que las componentes de las fuerzas Cx y Cy ejercida sobre el elemento BCD están dirigidas, respectivamente, hacia la izquierda y hacia arriba. Así se tiene
|
COMPROBACIÓN Cuerpo libre: elemento ACE Se comprueban los cálculos considerando el cuerpo libre ACE. Por ejemplo,
|
