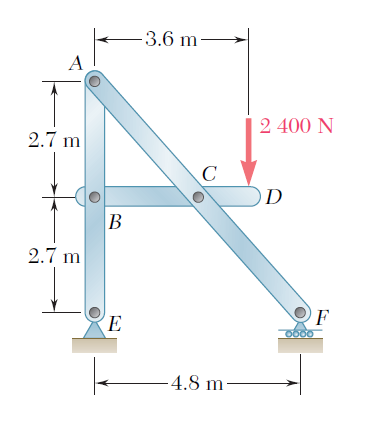

| Determine las componentes de las fuerzas que actúan sobre cada elemento del armazón que se muestra en la figura. |
| SOLUCIÓN |

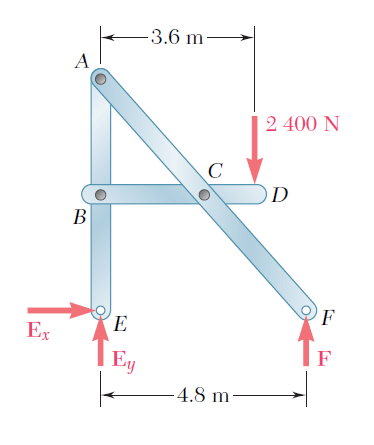

| Cuerpo libre: armazón completo. Como las reacciones externas involucran sólo tres incógnitas, se calculan dichas reacciones considerando el diagrama de cuerpo libre para el armazón completo.
|

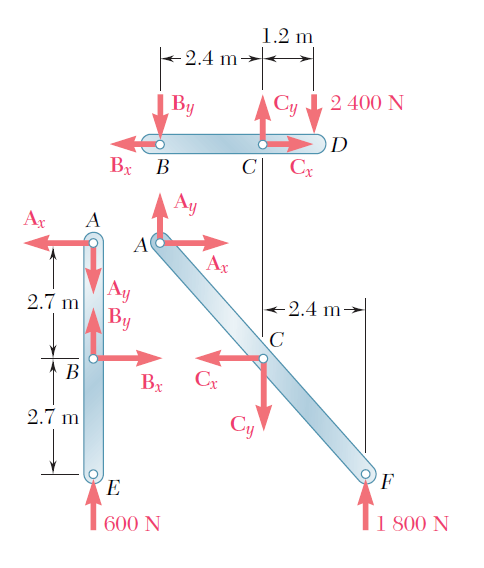

| Elementos. Ahora se desensambla el armazón: cómo solo están conectados dos elementos en cada nodo, en la figura se muestran componentes iguales y opuestos sobre cada elemento de cada nodo. Cuerpo libre: elemento BCD
Se observa que ni Bx ni Cx se obtienen considerando sólo al elemento BCD. Los valores positivos obtenidos para By y Cy indica que las componentes de las fuerzas By y Cy están dirigidas como se supuso. |
Cuerpo libre: elemento ABE
Cuerpo libre: elemento BCD. Ahora, regresando al elemento BCD se escribe
COMPROBACIÓN Cuerpo libre: elemento ACF. Ahora ya se han determinado todas las componentes desconocidas; para comprobar los resultados se verifica que elemento ACF esté en equilibrio.
|
