| LEXIA 0403. REPRESENTACIÓN TRIDIMENSIONAL |
| 040301. DIBUJO ISOMÉTRICO |
En un diseño o representación tridimensional las figuras o elementos tienen un espacio de tres dimensiones: alto, ancho y largo. Lo importante es que su volumen es real y podemos tocarlo y observarlo desde todos sus ángulos y vistas.
|

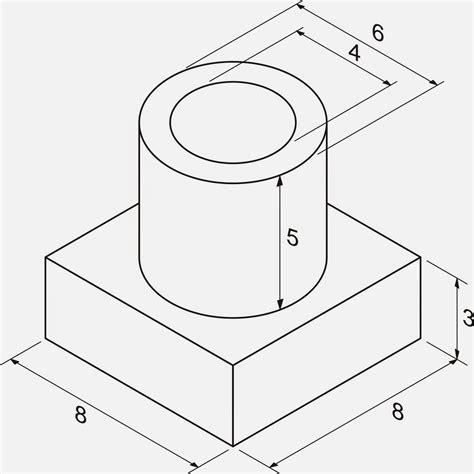

| Un dibujo isométrico es la representación gráfica de un objeto geométrico tridimensional reducido a dos dimensiones a través de una proyección paralela basada en tres ejes. De este modo, conserva sus proporciones en cada una de las tres direcciones del espacio: altura, anchura y longitud.
La palabra isométrica significa “igual” y proviene del prefijo “isos” que significa “igual” y la palabra “métrica” que significa “medida”. Por tanto, isométrico se refiere al mismo dibujo tridimensional realizado cuando los ejes están inclinados en un ángulo de 30° con la horizontal.
Una de las grandes ventajas del dibujo isométrico es que se puede dibujar cualquier modelo sin el uso de una escala especial, ya que las líneas paralelas a los ejes se toman en su tamaño real.
|
La palabra isométrico significa "de igual medida" y proviene del prefijo "isos" que significa igual y de la palabra métrico que expresa o significa "medida". Por ende, isométrico se refiere a aquel dibujo tridimensional que se ha realizado con los ejes inclinados formando un ángulo de 30° con la horizontal, conservando la misma proporción de sus medidas reales, en todas sus dimensiones.
|
| 040302. EJERCICIO PRÁCTICO 12 |
Figura 1
| Indicaciones:

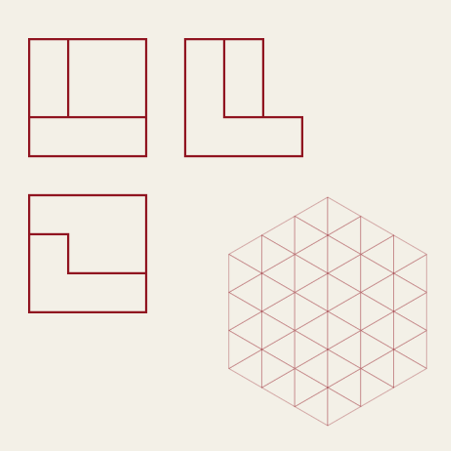

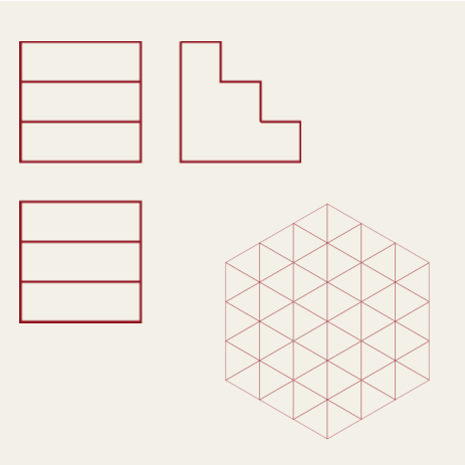

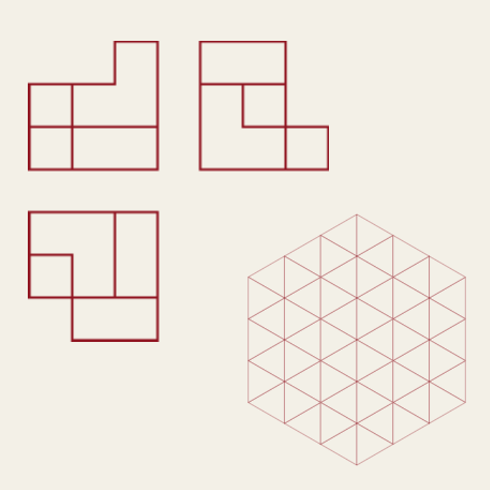

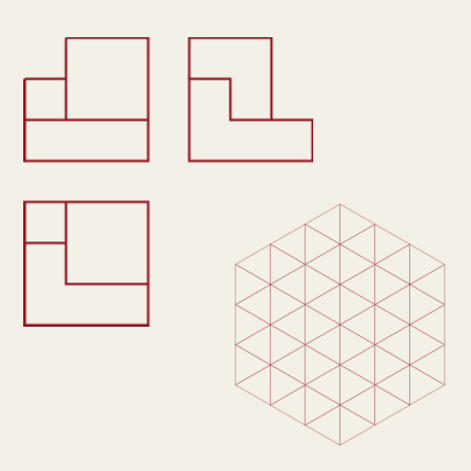

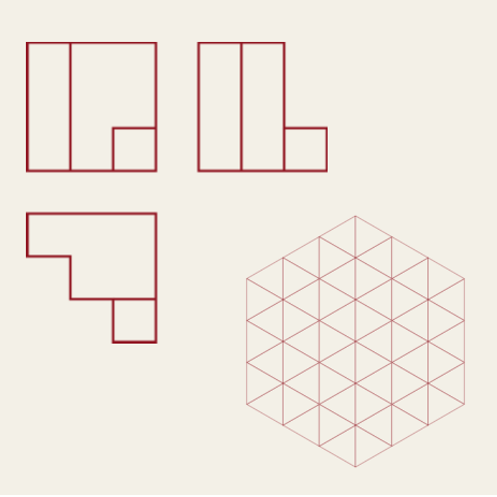

- Utilizando cada proyección diédrica, dibuje el isométrico correspondiente.

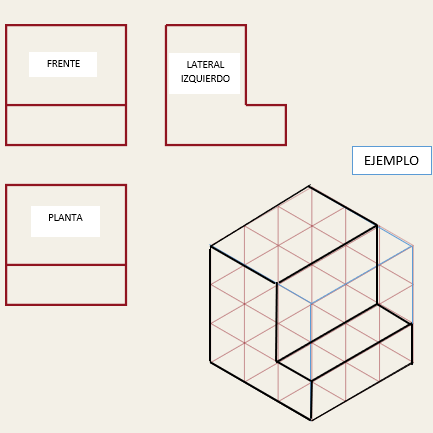

- Se proporciona un primer ejercicio (figura 1) para que sirva de modelo para los demás
- Para una mejor orientación y facilitar la interpretación de las vistas, en el primer ejercicio (figura 1), se identifica cada una de las proyecciones con su nombre.
- Recomendación: dibújelo primero en una hoja de papel (a mano alzada), y desarrolle el ejercicio hasta que esté seguro de que su interpretación es la correcta.
- Dibuje todos los esjercicios, escanear o tomar una buena foto del dibujo.
- El archivo deberá ser en png, y lo renombrará de la siguiente forma: Ejercicio 12 _Apellido_ Nombre del estudiante; ejemplo: Ejercicio 12_Morales_Luis.png.
- Por ultimo, deberá de subir el archivo en el link de abajo.
|
Se refiere a dibujos creados por proyección oblicua, en que las líneas paralelas permanecen paralelas. Usualmente dos ejes espaciales, el vertical y el horizontal, están paralelos al plano de proyección o superficie de dibujo y un tercer eje es proyectado en otro ángulo distinto a 90 grados del plano.
|
| El dibujo oblicuo, es un dibujo tridimensional axonométrico en el que se representa el objeto con una superficie paralela al plano de proyección o plano del papel y las otras superficies dibujadas a lo largo de un eje inclinado que forma un ángulo con la horizontal.
El valor del ángulo puede variar según el caso, los de mayor uso son 30°, 45° y 60°. Los dibujos oblicuos nos muestran dos o más superficies al mismo tiempo, sobre un dibujo. La vista frontal del objeto, en este sistema, se dibuja de la misma forma que la vista frontal, en la proyección ortogonal
|
| G. 01 |
 S.M. |
| 040304. EJERCICIO PRÁCTICO 13 |

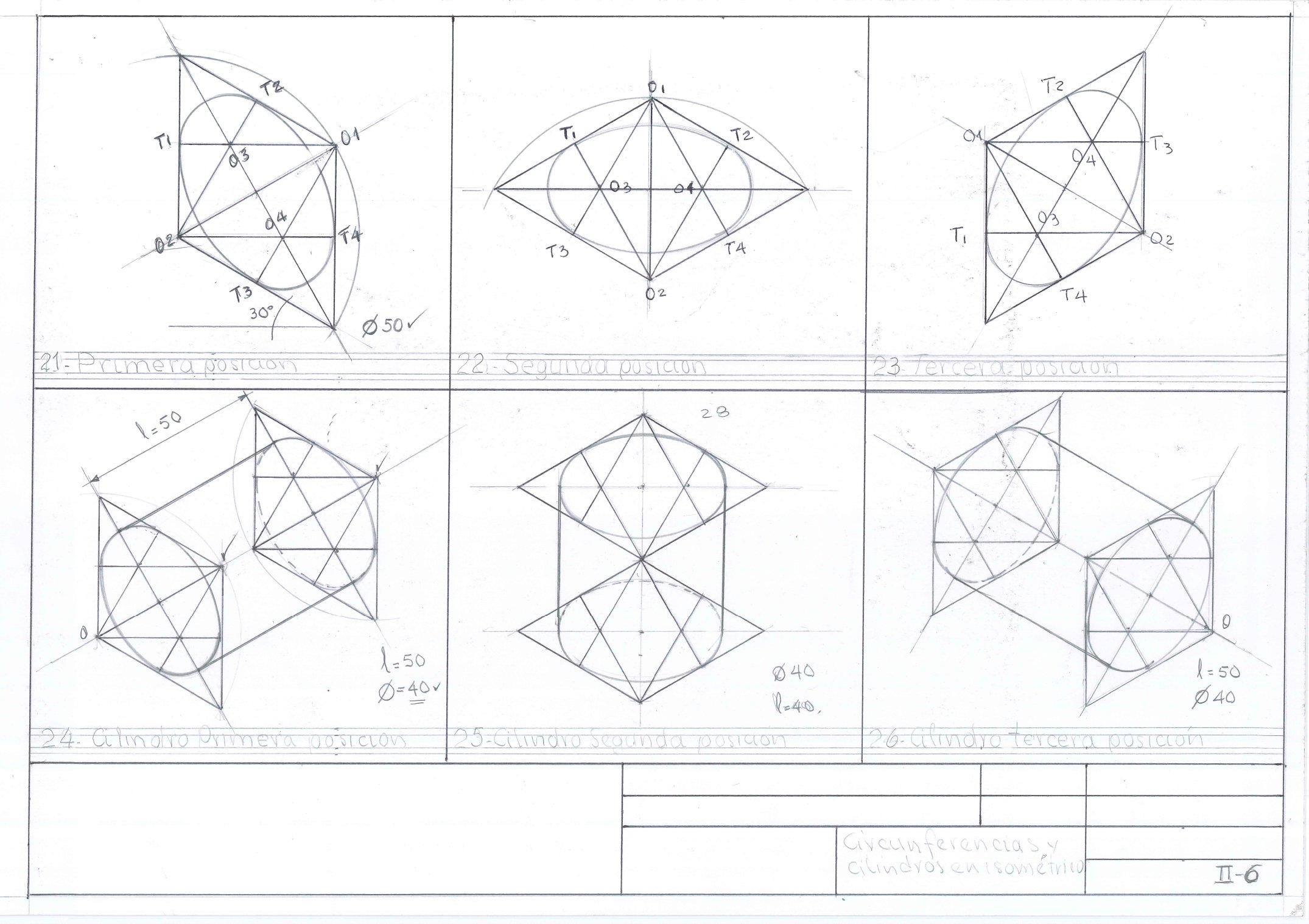

Practica el diseño de circunferencias en dibujos isométricos, segun las indicaciones vistas en el video.
- Una vez finalizado el ejercicio, escanear o tomar una buena foto del dibujo.
- El archivo deberá ser en png, y lo renombrará de la siguiente forma: Ejercicio 13_Apellido_ Nombre del estudiante; ejemplo: Ejercicio 13_Morales_Luis.png.
- Por ultimo, deberá de subir el archivo en el link de abajo.
Ver ejemplo (haz click en la imagen)
|
| 040305. EJERCICIO PRÁCTICO 14 |

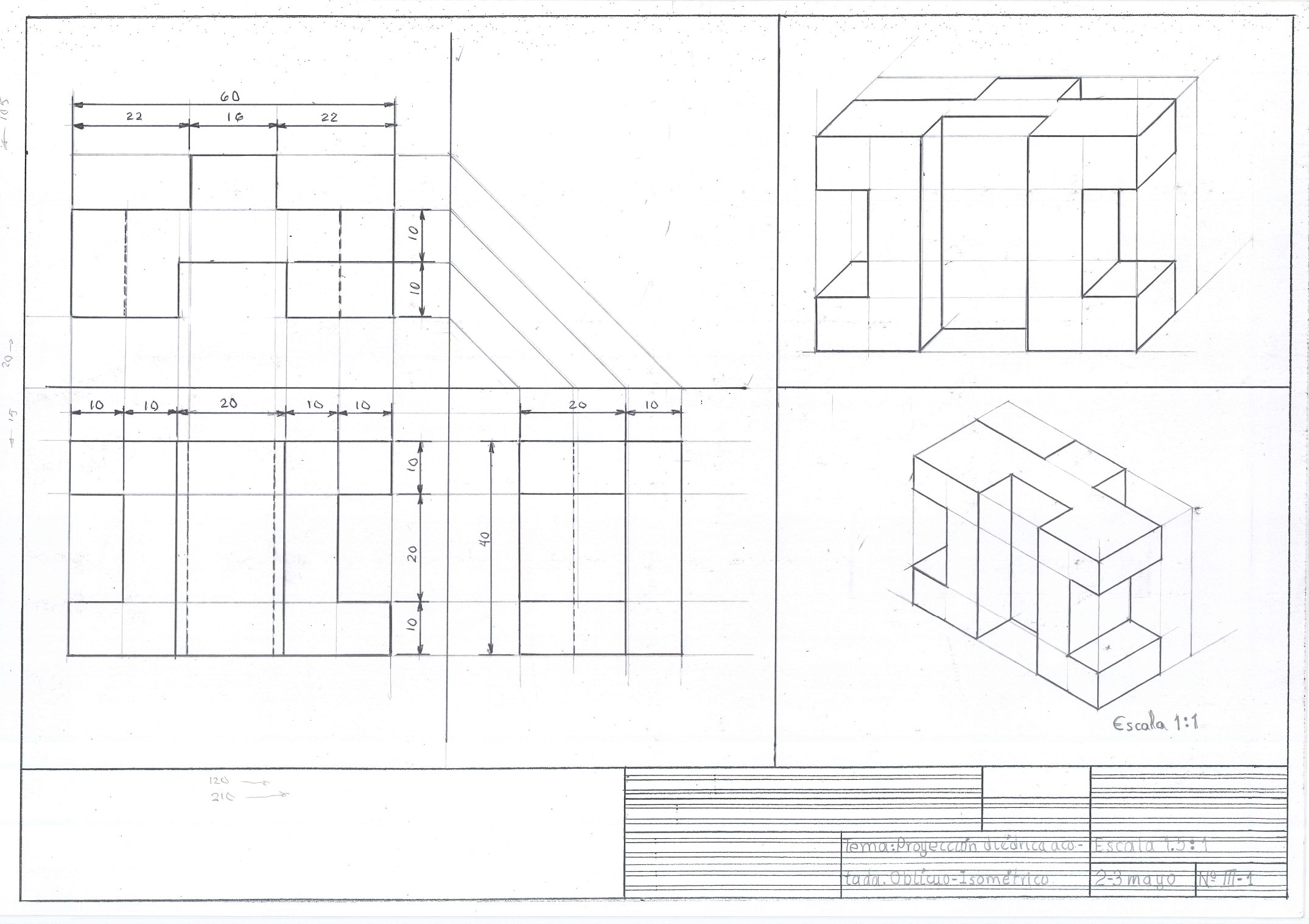

Practica la proyeccción diédrica y el dibujoj isométrico y oblícuo, segun las indicaciones vistas.
- Una vez finalizado el ejercicio, escanear o tomar una buena foto del dibujo.
- El archivo deberá ser en png, y lo renombrará de la siguiente forma: Ejercicio 14_Apellido_ Nombre del estudiante; ejemplo: Ejercicio 14_Morales_Luis.png.
- Por ultimo, deberá de subir el archivo en el link de abajo.
Ver ejemplo (haz click en la imagen)
|
